    功能概述

       MS90C366芯片能够将3通道的低压差分信号(LVDS)转换成 21bit 的 TTL 数据。

    时钟通道经过锁相之后与数据通道并行输出。在时钟频率为 175MHz 时,18bit 的 RGB 数据、3bit 的 LCD 时序数据以 1225Mbps 的速率在每个 LVDS 数据通道中传输。输入时钟频率为 175MHz 时,数据的传输速率为 459.3Mbytes/sec。

    此款芯片是解决高带宽、高速 TTL 信号层面的电 磁干扰和电缆长度问题的理想产品。

    特点

    频率范围:8-175MHz 时钟信号

    较少的总线减少了连线尺寸和费用

    供电电源 3.3V

    低功耗模式

    支持 VGA、SVGA、XGA、SXGA

    3.675Gbps 数据吞吐量

    459.3Megabytes/sec 带宽

    减小 LVDS 摆幅来减小电磁干扰(300mV LVDS 摆幅)

    PLL 不需要外部结构

    遵循 TIA/EIA-644 LVDS 标准

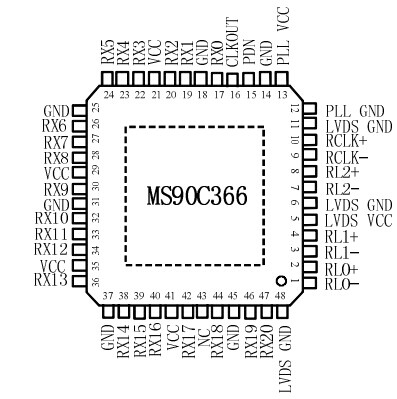

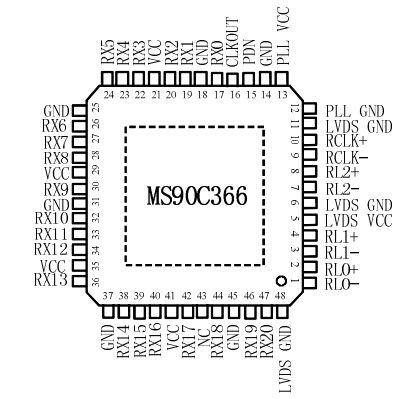

    封装:LQFP48
