              新品-低噪声 256 细分微步进电机驱动

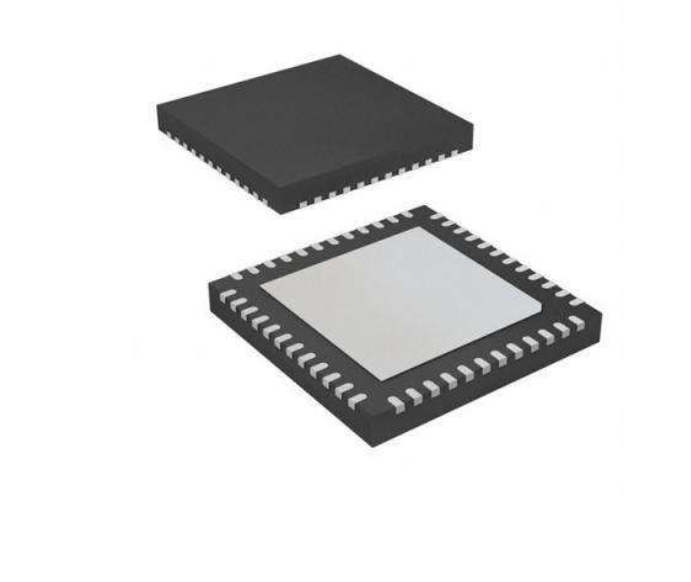

    MS41959 QFN48 7*7MM


    功能描述

    ————————————————————————————————
    MS41959 是一款四通道步进电机驱动芯片,其中两个通道为 12V 电压驱动,另两个通道为 5V 可以驱动,总共可以同时驱动四个通道的步进电机。通过具有电流细分的电压驱动方式以及扭矩纹波修正技术,实现了超低噪声微步进电机驱动。
    芯片另外内置一个 5V 直流电机驱动器,上下开关的电阻之和低至 0.8 欧姆。


    主要特点

    ————————————————————————————————

    电压驱动方式,256 细分微步进驱动电路(四通道八个H 桥):12V 驱动的每个 H 桥最大驱动电流±1.0A,5V驱动每个 H 桥最大驱动电流±0.8A
     四线串行总线通信控制电机
        负载电压范围:
       12V 通道:2.7~15V
         5V 通道:4.5~5.5V
      另外内置直流电机驱动,最大驱动电流±0.5A
      QFN48 封装(背部散热片)
