                             16 微细分步进电机驱动器


    MS4988内置4BIT DAC  35V  1.5A


    芯片描述

    ————————————————————————————————————————————————————————
    MS4988 是一款双极微步进电机驱动芯片,内置有4bit DAC,可以实现全步1/21/41/81/16,五种步进模式;芯片具有最大 35V,±1.5A 的驱动能力。MS4988 为脉冲控制步进模式,每在 STEP 脚加一个脉冲,电机前进一个微步;不需要相位序列表,也不需要高频控制线以及复杂的程序控制界面。另外 MS4988 还具有固定电流衰减周期的整流器,能自动选择电流的衰减模式:慢衰减和混合衰减。混合衰减模式在前段衰减时间内为快衰减,剩余时间为慢衰减,此种衰减模式有助于减小电机噪声,增加步进精度以及降低功耗。
    内部的同步整流电路能降低功耗,内置有过温保护,过流保护,低压保护以及短路保护电路,且芯片不需要特殊的上电过程。


    主要特点

    ————————————————————————————————————————————————————————
    低输出导通电阻
    自动电流衰减模式的选择和检测
    同步整流
    混合衰减和慢衰减两种模式
    可兼容
    5V 3.3V 逻辑输入
    全步进,
    1/21/41/81/16 细分模式
    过温保护、欠电压保护
    低电流睡眠模式(
    <50uA



    产品规格分类

                 产 品            封 装 形 式              打印名称
                  MS4988    QFNWB5×5-28L(P0.50)                   MS4988



    应用

    _____________________________________________________________________________________________

    安防视频监控

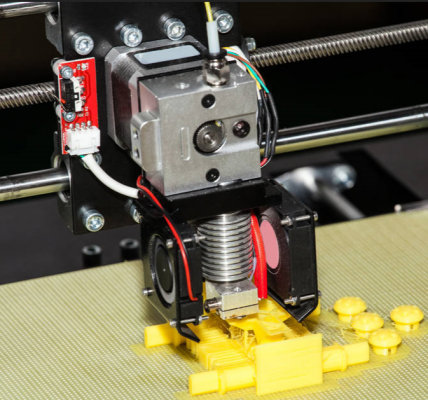

     3D 打印
     机器人技术
     工业应用
